제품개요

조명제어장치는 조명 부하에 대한 관리가 재래식 제어방 식에 의한 점.소등에 많은 인원이 투입된 불합리한조명관 리를 개선하기 위한 효과적인 조명제어방식으로 이 시스 템의 도입으로 전기 요금 및 관리 비용을 줄이고, 효율적 인 빌딩관리체제를 구축하여 보다 쾌적하고 편리한 사무 환경을 조성하는데 그 목적을 둔다.또한, 이조명제어장치 는 대부분의 건물 조명제어 시스템에 적용하기에 적합한 분산제어 방식으로 감시,제어 및 관리등 사용자에게 다양 한 기능을 제공합니다. SMART-LIGHTING SYSTEM은 단독 시스템으로 운영하거 나 또는 SMART-POWER SYSTEM에 인터페이스하여 전 력, 조명 통합시스템으로 사용 할 수 있는 조명제어시스 템 입니다.

주요기능

• 조명제어 상태감시는 개별 및 그룹감시가 가능

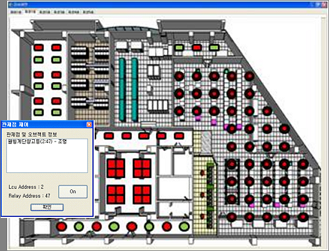

• 최종 부하단 조명제어 릴레이 상태를 칼라모니터 및 프로그램 스위치의 LED에 표시
• 조명제어 릴레이의 고장상태 파악 가능
• 중앙감시반 및 데이터 라인 이상 시 분산제어장치가 독자적인 기능 수행 (프로그램 스위치ON/OFF 및 1일 시간 스케쥴 제어)
• 각종 부하의 사용상태의 기록등을 프린터로 출력
• 조명분산제어장치 및 조명제어 릴레이의 이상상태를 검출하여 칼라 모니터와 프린터에서 확인
• 데이터 라인, 스위치 라인등 전체 시스템 배선은 2선 전송 방식 (CVVS 1.25 x 2C)으로 구성
• 시스템 동작은 시간, 장소, 용도별로 조명제어 프로그램 스위치로 제어스위치 수량에 관계없이 2선의 전용 신호선의 병렬로 연결
• 스위치 수량에 관계없이 2선의 전용 신호선의 병렬로 연결
• 각 스위치에 고유 번호를 부여하여 제어범위(개별, 그룹)를 임의 설정
• 시간 스케쥴로 동작중인 회로도 프로그램 스위치로 해제
• 개별스위치의 경우 점멸 상태표시는 해당 조명 제어 릴레이의 점멸상태가 표시
• S/W를 통해 그룹,개별제어가 가능
