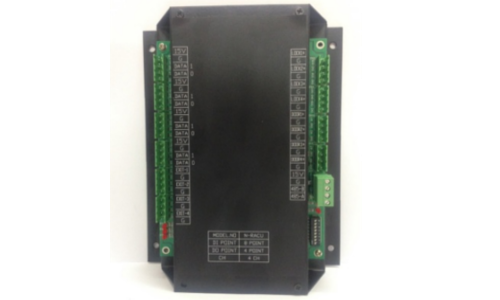

출입통제 컨트롤러 RACU는 4개의 출입문을 제어할 수 있으며 IP 또는 RS-485 통신이 가능하다 또한 IP통신 컨트롤러 구성시 별도의 통신선로 구축 없이 건물 내부에 이미 구축된 네트워크 환경을 사용할 수 있어 설치 비용을 최대한 절감할 수 있습니다 RACU는 상위로는 중앙통제 시스템의 주 제어장치와 연결되어 상위로부터 의 변동된 데이터의 입력, 출력, 수정, 추가, 지시, 제어 등의 정보를 전송 받아 하위의 장비를 제어한다 통신 단절시 제어과정에서 발생된 정보를 수집, 보관하여,상위통신 연결시 자동 전송한다
| 품목 | 규격 |
|---|---|
| CPU | ATMEGA 2560 |
| Memory | 32Mb Serial Flash |
| Display | Status LED 13EA |
| Wiegand Interface | 4 Ch(기본) |
| Communication | RS485,TCP/IP(option) |
| Function | Real Time Clock, Watchdog |
| Baud Rate | RS 485 19.200~38.400bps TCP/IP 10M bps |
| Power | DC12V |
| Dimension(mm) | 145*100*42 |
| 카드저장용량 | MAX 12.000건 |
| Operating Temperature | -15℃ to 50℃ |
| Operating Humidity | 10% to 90% relative humidity non-condensing |
| 예비 DI / DO | DI : 8CH / DO : 4CH |
| The others | Tamper Switch, Anti Pass Back, Watch dog |

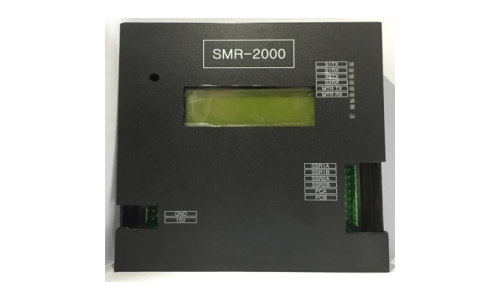

출입통제 주제어 장치로 수집된 정보는 컴퓨터 운영시스템으로 실시간 전송하며 Off Line시에는 자체 보관하며 On Line시 전송한다. 또한 독자적인 운영능력을 가지고 통신단절 되어도 해당 출입통제를 수행한다.
| 품목 | 규격 |
|---|---|
| CPU | ATMEGA 2560 |
| Memory | 32Mb Serial Flash |
| DISPLAY | 20 X 4 Line LCD |
| SMR Address | MAX 16 NODE(MAX) |
| 통신방식 | RS-485, TCP/IP(option) |
| 통신속도 | 19,200~38,400bps, TCP/IP 10M bps |
| 예비 DI / DO | DI : 16CH, DO : 4CH |
| Operating Humidity | 10% to 90% relative humidity non-condensing |
| 카드저장용량 | MAX 12.000건 |
| The others | Tamper Switch, Anti Pass Back, Watch dog |

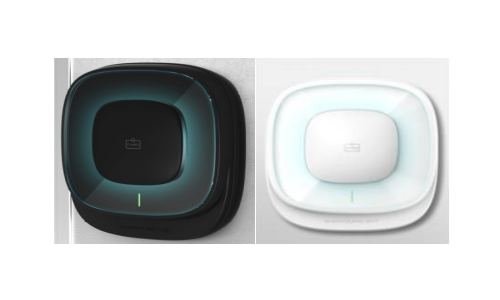

13.56KHz 대역을 사용하는 SSR시리즈는 호완성이 매우뛰어나며 사용자가 원하는 시스템환경에 맞게 적용 가능고 충격에 강하며 외부환경에서도 설치가 가능합니다
| 품목 | 규격 | ||||
|---|---|---|---|---|---|
| 시스템 구분 | SMR용 READER(SR) | ACU용 READER(AR) | 단독형 READER(TR) | ||
| 모델명 | SSR-1000 | SSR-2000 | SAR-3000 | SAR-4000 | STR-5000 |
| CPU | Mega64 | F2131 | Mega8 | - | ARM CORE |
| CPU MEMORY | 3MB | - | - | - | 3MB |
| RFID Bit | 34Bit | 64Bit | 34Bit | 34Bit | |
| RFID | 13.56MHz | ||||
| DISPLAY | Run LED (2 Color) | ||||
| 주제어장치 1대당 최대 연결 대수 | 16DOOR MAX 32 EA(couple mode) | 4EA | 4EA | - | |
| 통신방식 | RS-485 | RS-485 | WIEGAND | WIEGAND | TCP/IP |
| 통신속도 | 19.200bps | 19.200bps | 10/100Mbps | ||
| 전원 | DC 12V | ||||
| 치수(mm) | 100 * 112 * 23 (W * H * D) | ||||
| 기본 DI / DO | 도어락 제어, 퇴실버튼 입력 | - | - | 도어락 제어, 퇴실버튼 입력 | |
| 예비 DI / DO | DI(1CH), DO(1CH) | DI(1CH), DO(1CH) | |||
